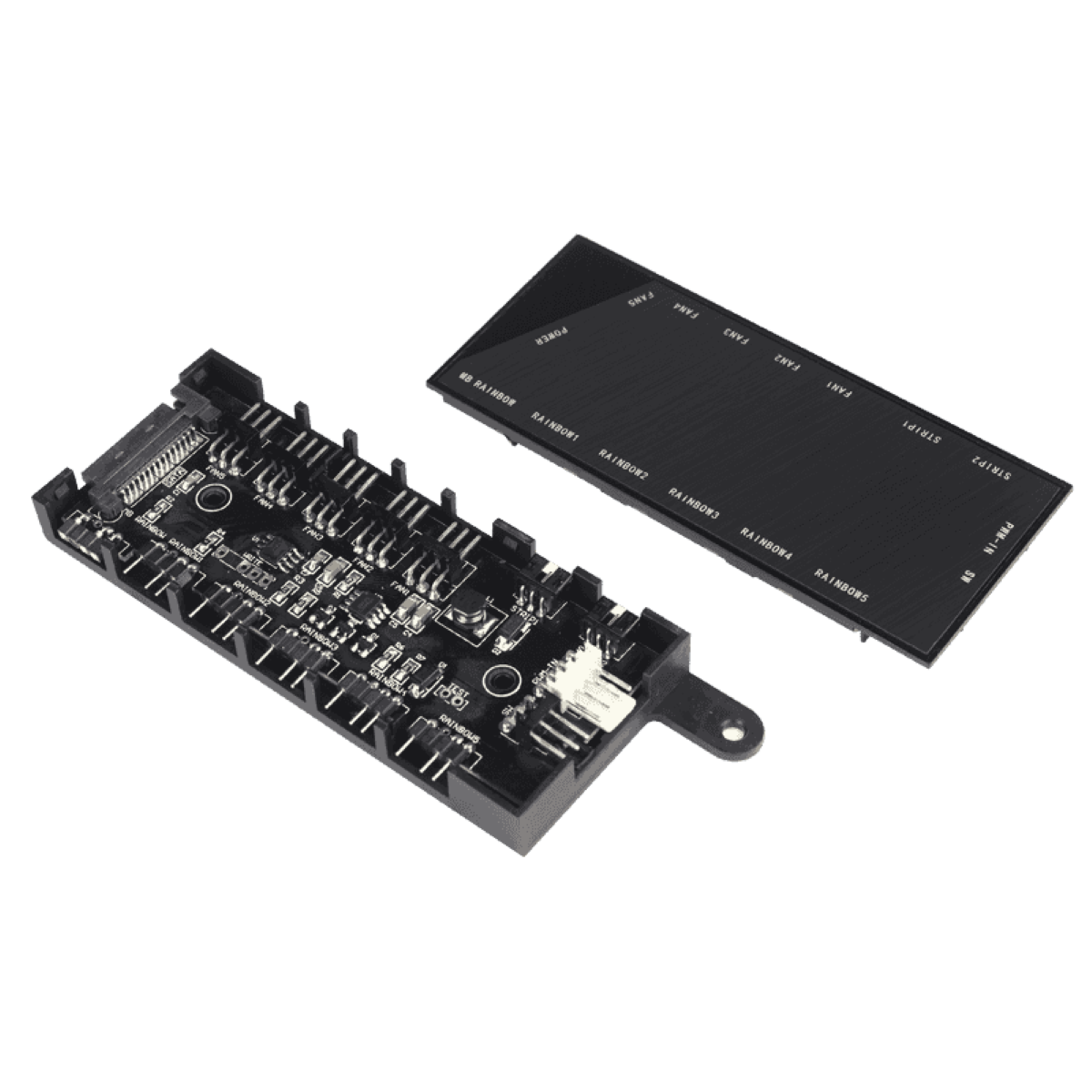

El HUB GameMax V2.0 PWM y ARGB (Rainbow) utiliza un programa integrado para controlar simultáneamente hasta cinco ventiladores y 2 tiras (3 pines) y sincronizar todos los productos ARGB Rainbow
• También es compatible con placas base RGB, incluidas ASUS, MSI y Gigabyte, por nombrar algunas
• El concentrador también admite salidas LED de hasta 24 vatios.
• La caja GameMax V2.0 es compatible para conectarse a un ventilador normal, que disfruta de una velocidad automática PWM a través de un cable de enlace PWM, señal de sincronización de la placa base, soporte total para 5 canales de ventilador

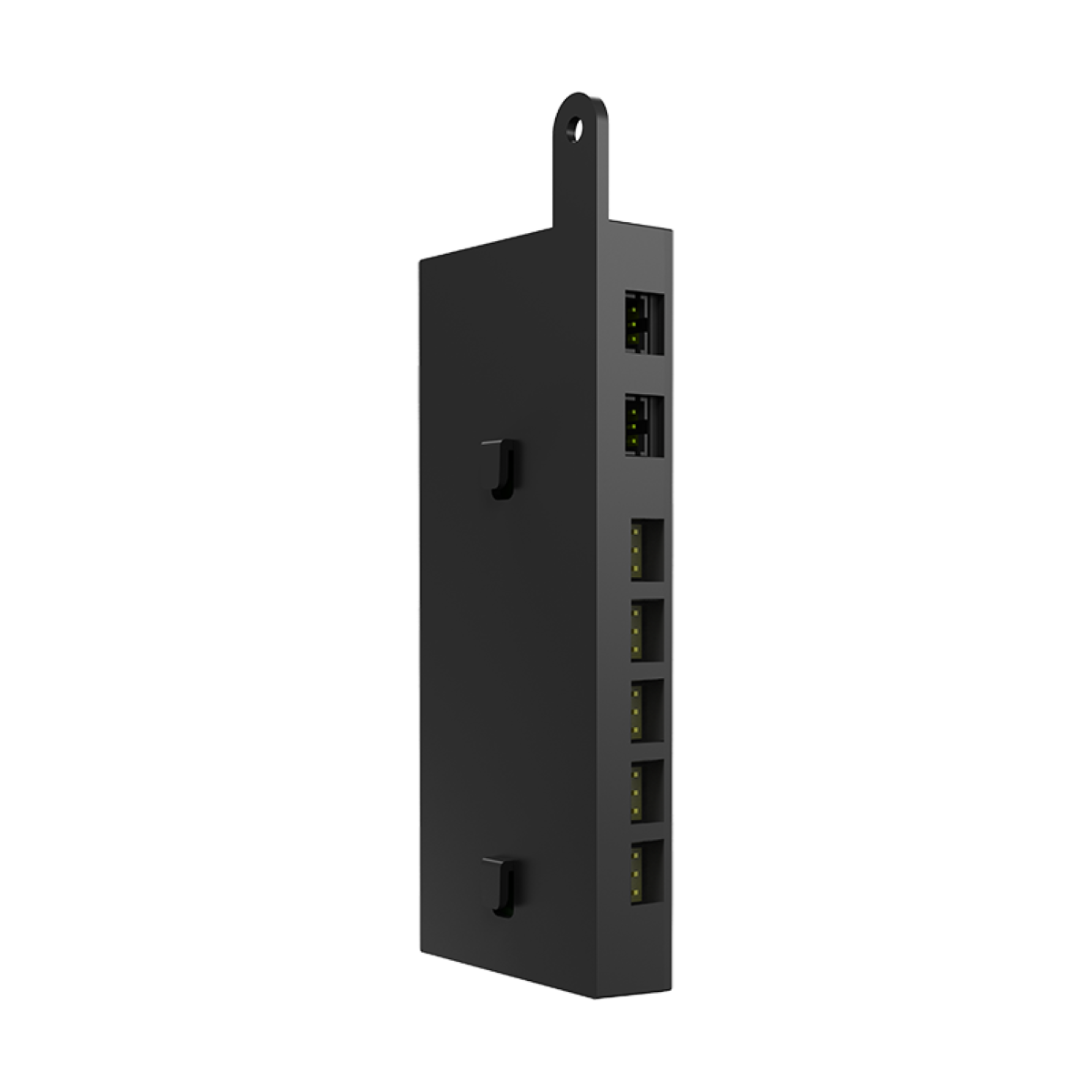

• Hay varias formas de instalar el concentrador dentro de la carcasa usando una correa de velcro, tornillos o bridas.
INSTRUCCIONES DE INSTALACIÓN DEL CONTROLADOR DE CONCENTRADOR PWM+ARGB(RAINBOW) V2.0
1. Admite un máximo de 180 tiras LED (hasta 24 A)
2. El modo predeterminado es el modo de 7 colores cuando se enciende.
3. Presione brevemente el botón SW, los modos de las luces cambian, total 16 modos de color.
- Pulsación corta
- Botón SW
- Color de pulsación corta
- Botón de modo dos veces
- Modo de pulsación larga
- Botón 3s
4. Presione brevemente el botón SW dos veces, los colores de las luces cambiarán en el mismo modo.
5. Mantenga presionado el botón de modo de color (en el panel superior de la carcasa), las luces se apagarán durante 3 segundos. Luego, mantenga presionado el botón de modo durante 3 segundos y las luces se encenderán.

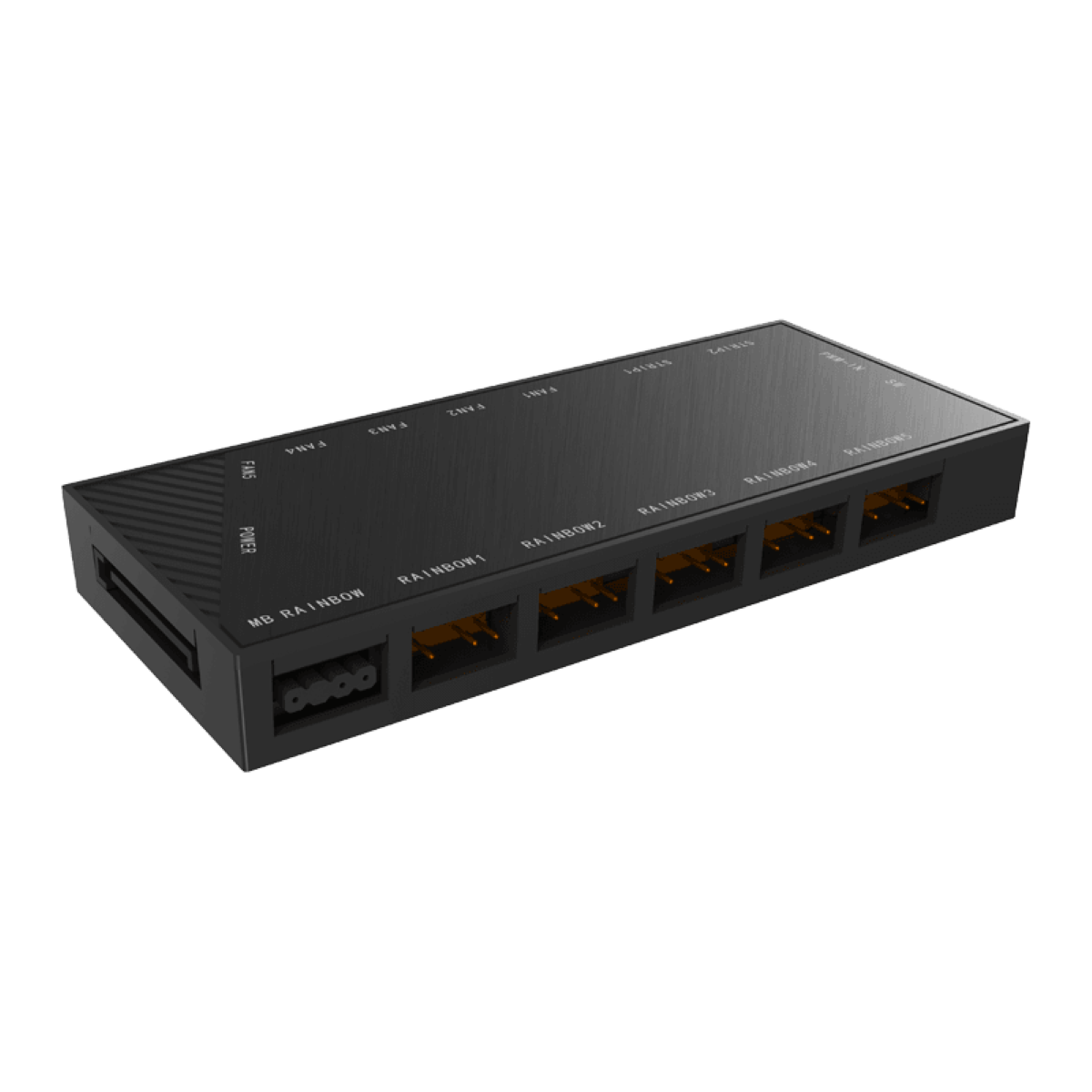

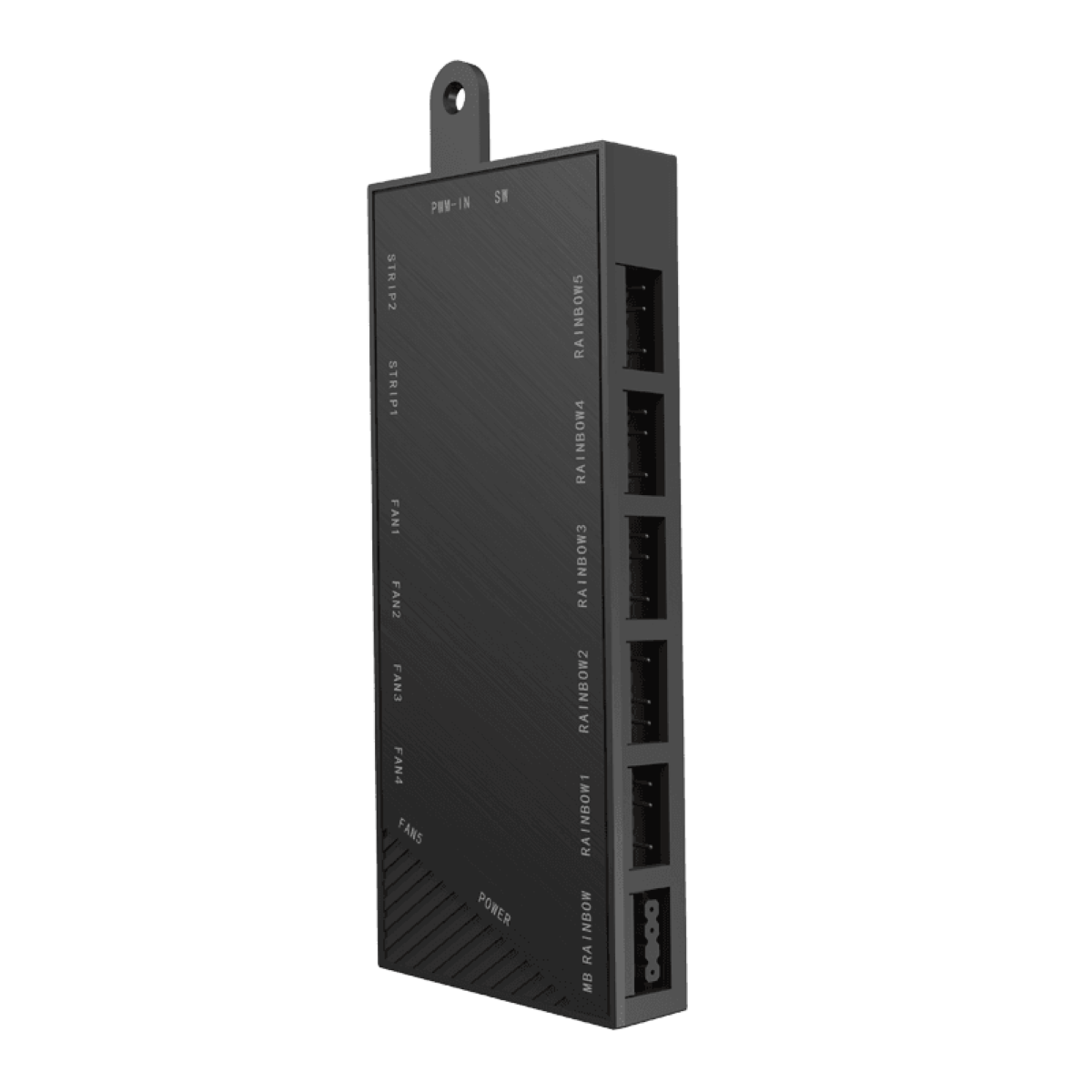

6. Los puertos Rainbow 1-5 se conectan a los ventiladores y a la tira GameMax, los puertos de la tira 1-2 se conectan a las tiras, MB rainbow se conecta a la placa base.
7. Cuando la placa base no está conectada a la placa de control, las luces del ventilador se pueden controlar mediante la placa de control. Cuando está conectada a la placa base, los modos de las luces del ventilador se controlan mediante la placa base.

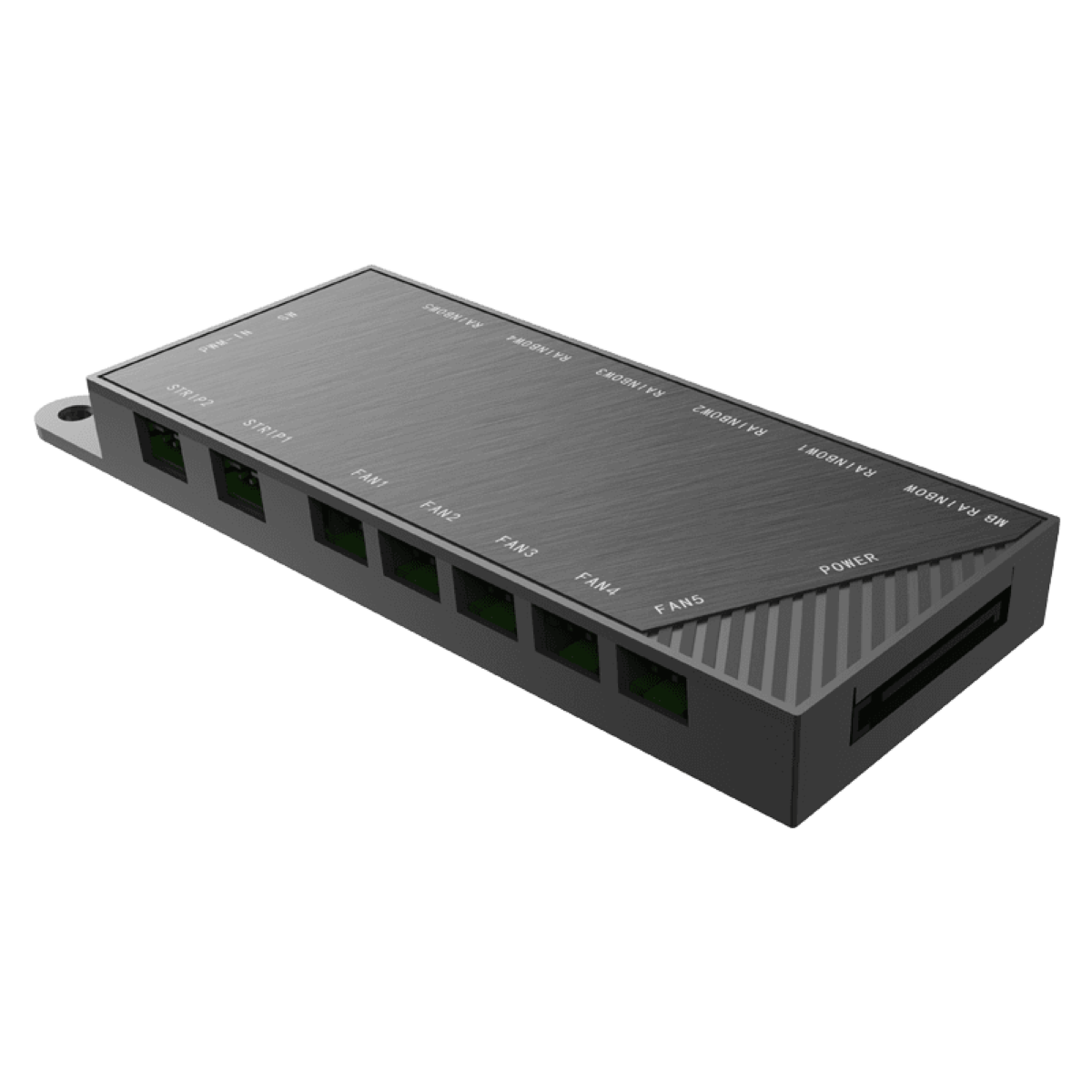

8. El ventilador debe estar conectado al puerto Fan1, luego el BIOS de la placa base puede detectar la velocidad del ventilador. El puerto Fan2-5 no puede detectar la velocidad del ventilador, no tiene función de prueba de velocidad.

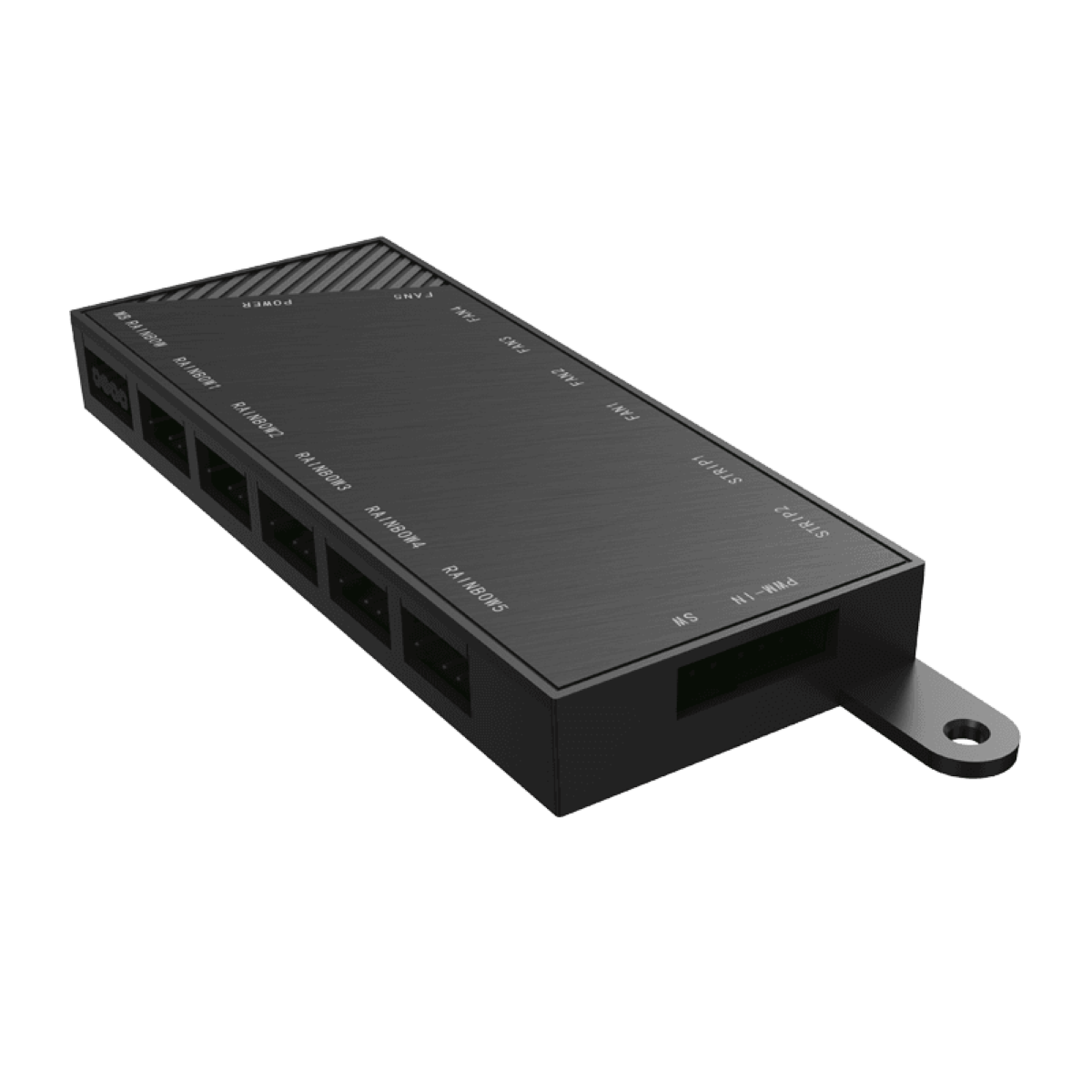

9. Cuando el PWM-IN se conecta a la placa base, los puertos FAN1-5 tienen la función de control de temperatura para el ventilador (admite que 5 ventiladores normales compartan la función PWM).
10. Cuando el SW se conecta al botón de control de modo externo (el botón de control de modo en la carcasa), las luces se pueden controlar mediante él para activar los modos, colores y encendido/apagado de las luces.
- Modo 1: modo de 7 colores
- Modo 2: modo de 5 colores
- Modo 3: modo de 3 colores
- Modo 4 al 14: modo de diferentes colores del arco iris
- Modo 15: modo de un solo color normalmente activado
- Modo 16: modo de respiración de un solo color
